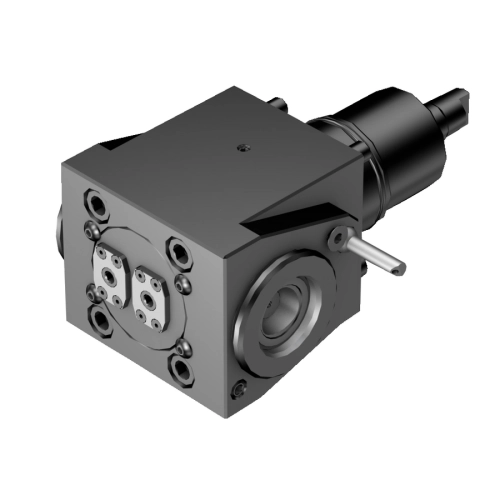

Porte-outil entraîné pour machines Nakamura Tome C3DNINA55ADTE marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 201378

Référence fabricant : 8094233

Marque : SANDVIK

Prodfam : Coromant Capto

Prix de vente : 8 493,69 €/HT

Reduction : 7.00%

Prix de vente conseillé : 9 133,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Sur commande



Informations de recherche : [ADINTMS:Nakamura-Tome driven turret interface -size NA55A][ADINTWS:Coromant Capto (segment clamping) -size C3][BAWS:90][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

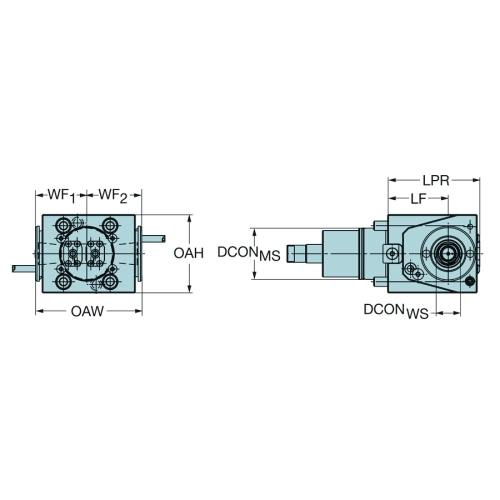

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 32 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C3
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome tourelle motorisée - taille NA55A
Longueur fonctionnelle (LF) 65 mm
Sens (HAND) N
CONARWS (CONARWS) 1
CCONWS (CCONWS) 2
Diamètre de connexion (DCONMS) 55 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 22 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 99 mm
Hauteur totale (OAH) 84 mm
largeur totale (OAW) 114 mm
Largeur fonctionnelle (WF) 55 mm
Hauteur fonctionnelle (HF) 0 mm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 5.7 kg



ADINTMS : Chaise - Nakamura-Tome tourelle motorisée - taille NA55A
