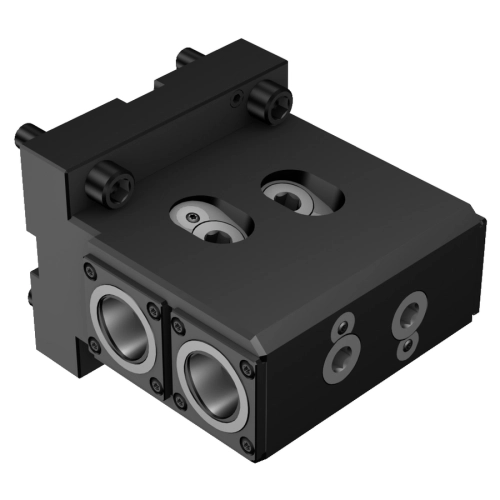

Unité de serrage manuelle pour machines Mori Seiki C4TRIMS60ADX marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202571

Référence fabricant : 8093995

Marque : SANDVIK

Prodfam : Coromant Capto

Prix de vente : 6 031,98 €/HT

Reduction : 7.00%

Prix de vente conseillé : 6 486,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock EU : 8



Informations de recherche : [ADINTMS:Mori Seiki non-driven turret interface -size MS60A][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:1: axial concentric exit][HAND:R][MARQUE:SANDVIK]

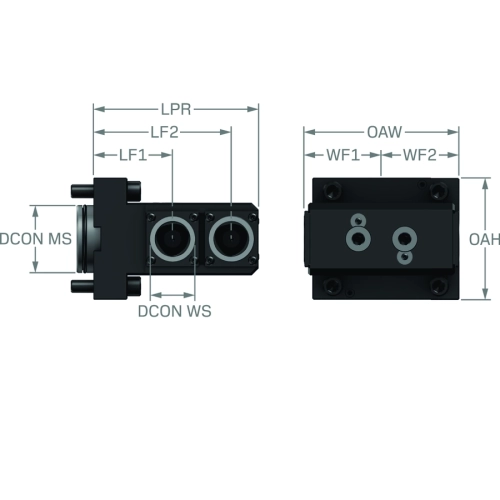

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mori Seiki tourelle non motorisée - taille MS60A
Longueur fonctionnelle (LF) 70 mm
Sens (HAND) R
CONARWS (CONARWS) 1
CCONWS (CCONWS) 4
Diamètre de connexion (DCONMS) 60 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 146 mm
Hauteur totale (OAH) 108 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 8
largeur totale (OAW) 138 mm
Largeur fonctionnelle (WF) 73 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 40 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 10.2 kg



ADINTMS : Chaise - Mori Seiki tourelle non motorisée - taille MS60A
