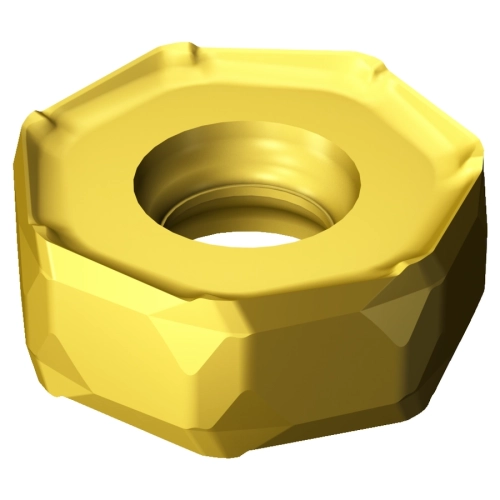

Plaquette pour fraise CoroMill® 745 745R2109EM504230 marque SANDVIK COROMANT SANDVIK

Référence COC : 192602

Référence fabricant : 6878204

Marque : SANDVIK

Prodfam : CoroMill 745

Famille : SAN350

Prix de vente : 263,55 €/HT

Soit 26,35 €/HT par pièce

Reduction : 30.00%

Prix de vente conseillé : 37,65 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CTPT:Medium][CUTINT_SIZ:CoroMill 745/725 -size 2109][GRADE:4230][MARQUE:SANDVIK]

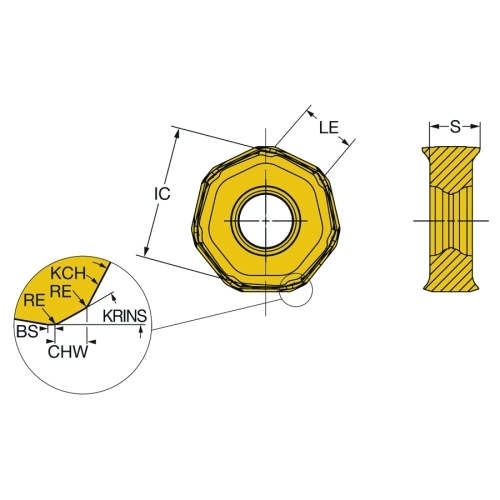

Caractéristique(s)
Sens (HAND)	R
Identifiant de l'opération d'usinage (CTPT)	Medium
Longueur effective d'arête de coupe (LE)	8.9 mm
Largeur du chanfrein de la pointe (CHW)	1.3 mm
Chanfrein d'angle (KCH)	17 deg
Rayon d'arête de planage (BSR)	25 mm
Longueur d'arête de planage (BS)	0.3 mm
Angle d'attaque principal (KRINS)	42 deg
Largeur du biseau de la face de coupe (BN)	0.3 mm
Angle du biseau de la face de coupe (GB)	-23 deg
Code du type de montage de plaquette (IFS)	3: partly cylindrical, 40-60 deg countersink on one or two sides
Diamètre du trou de fixation (D1)	8.3 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroMill 745/725 -size 2109
Nombre d'arêtes de coupe (CEDC)	14
Diamètre du cercle inscrit (IC)	21 mm
Profondeur de coupe maximale (APMX)	5.2 mm
Rayon de bec (RE)	1 mm
Angle de coupe de la plaquette (GAN)	44 deg
Nuance (GRADE)	4230
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	CVD TiCN+Al2O3+TiN
Epaisseur plaquette (S)	9 mm
Désignation fabricants des brise-copeaux (CBMD)	M50
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	31.45 g
