| Caractéristique(s) |
|

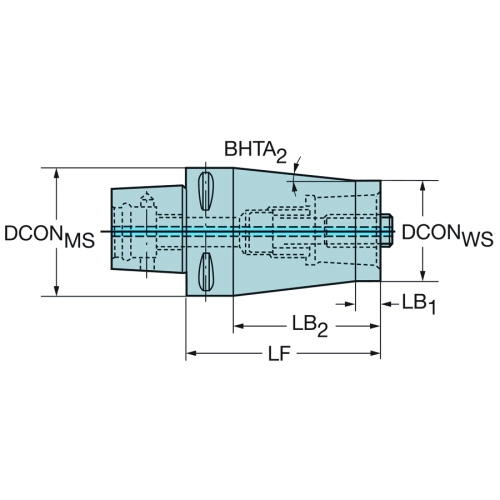

| Diamètre du raccord côté pièce (DCONWS) |
50 mm |
| Interface adaptative direction pièce (ADINTWS) |
Capto (serrage vis) -taille C5 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |
| Longueur fonctionnelle (LF) |
200 mm |
| Diamètre du corps (BD1) |
50 mm |
| Diamètre de connexion (DCONMS) |
80 mm |
| Diamètre fonctionnel (DFCMCS) |
55 mm |
| Diamètre fonctionnel (DFCCSW) |
35 mm |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Diamètre du corps (BD3) |
80 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Diamètre du corps (BD2) |
50 mm |
| Longueur de corps (LB3) |
200 mm |
| Longueur de corps (LB1) |
5 mm |
| Longueur de corps (LB2) |
169.2 mm |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA3) |
0 deg |
| Angle semi-conique du corps (BHTA2) |
5.3 deg |
| Couple (TQ) |
95 Nm |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
NO: no balancing |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
5.694 kg |
