| Caractéristique(s) |
|
| Sens (HAND) |
N |
| Sens (HAND) |
N |
| Identifiant de l'opération d'usinage (CTPT) |
Light |
| Identifiant de l'opération d'usinage (CTPT) |
Light |
| Code de forme de plaquette (SC) |
L: rectangular |
| Code de forme de plaquette (SC) |
L: rectangular |

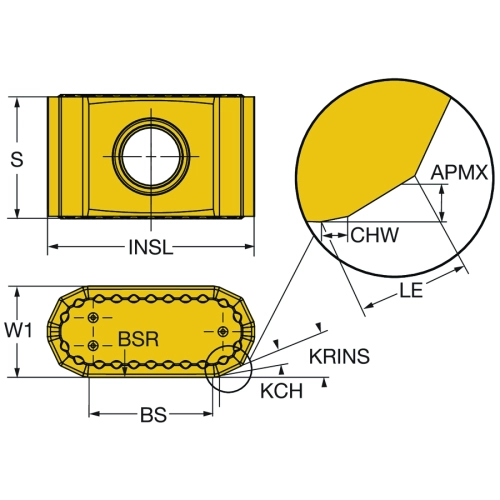

| Longueur effective d'arête de coupe (LE) |
2.12 mm |
| Longueur effective d'arête de coupe (LE) |
2.12 mm |
| Largeur du chanfrein de la pointe (CHW) |
0.39 mm |
| Largeur du chanfrein de la pointe (CHW) |
0.39 mm |
| Chanfrein d'angle (KCH) |
14 deg |
| Chanfrein d'angle (KCH) |
14 deg |
| Rayon d'arête de planage (BSR) |
1250 mm |
| Rayon d'arête de planage (BSR) |
1250 mm |
| Longueur d'arête de planage (BS) |
10.43 mm |
| Longueur d'arête de planage (BS) |
10.43 mm |
| Angle d'attaque principal (KRINS) |
25 deg |
| Angle d'attaque principal (KRINS) |
25 deg |
| Code du type de montage de plaquette (IFS) |
3: partly cylindrical, 40-60 deg countersink on one or two sides |
| Code du type de montage de plaquette (IFS) |
3: partly cylindrical, 40-60 deg countersink on one or two sides |
| Diamètre du trou de fixation (D1) |
4.7 mm |
| Diamètre du trou de fixation (D1) |
4.7 mm |

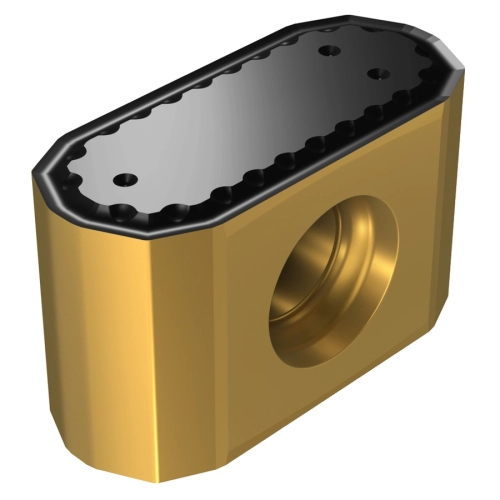

| Forme et taille de plaquette (CUTINT_SIZ) |
CoroMill 425 -1707 |
| Forme et taille de plaquette (CUTINT_SIZ) |
CoroMill 425 -1707 |
| Nombre d'arêtes de coupe (CEDC) |
8 |
| Nombre d'arêtes de coupe (CEDC) |
8 |
| Largeur de plaquette (W1) |
7.5 mm |
| Largeur de plaquette (W1) |
7.5 mm |
| Profondeur de coupe maximale (APMX) |
0.92 mm |
| Profondeur de coupe maximale (APMX) |
0.92 mm |
| Angle de coupe de la plaquette (GAN) |
15 deg |
| Angle de coupe de la plaquette (GAN) |
15 deg |
| Nuance (GRADE) |
3330 |
| Nuance (GRADE) |
3330 |
| Substrat (SUBSTRATE) |
HC |
| Substrat (SUBSTRATE) |
HC |
| Revêtement (COATING) |
CVD TiCN+Al2O3+TiN |
| Revêtement (COATING) |
CVD TiCN+Al2O3+TiN |
| Epaisseur plaquette (S) |
10 mm |
| Désignation fabricants des brise-copeaux (CBMD) |
KLW |
| Epaisseur plaquette (S) |
10 mm |
| Désignation fabricants des brise-copeaux (CBMD) |
KLW |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
12.82 g |
| Poids de l'élément (WT) |
12.82 g |
