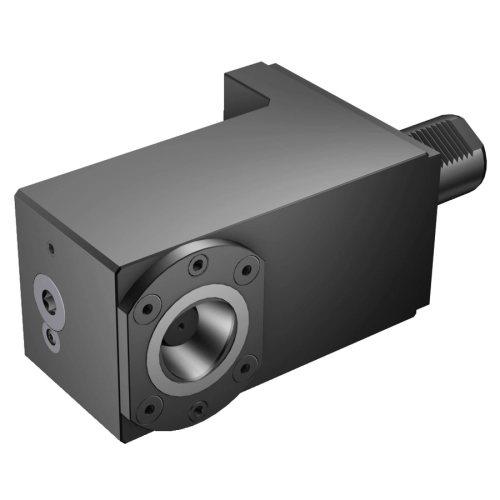

Unité de serrage manuelle pour machines Mazak C4TLIMZ40X marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202418

Référence fabricant : 6538870

Marque : SANDVIK

Prodfam : Coromant Capto

Prix de vente : 1 362,45 €/HT

Reduction : 7.00%

Prix de vente conseillé : 1 465,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock EU : 5



Informations de recherche : [ADINTMS:Mazak non-driven turret interface -size MZ40X][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:2: radial exit][HAND:L][MARQUE:SANDVIK]

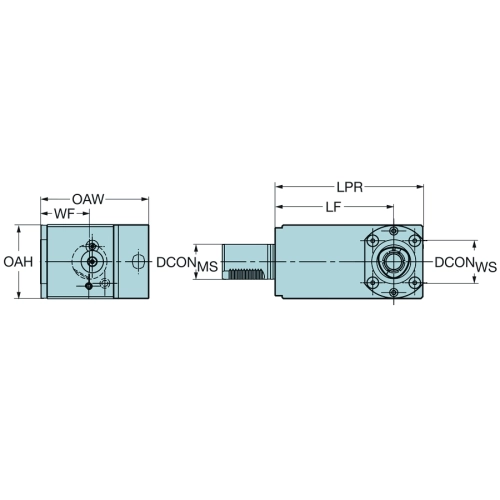

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mazak tourelle non motorisée - taille MZ40X
Longueur fonctionnelle (LF) 150 mm
Sens (HAND) L
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 40 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 174 mm
Hauteur totale (OAH) 84 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 142 mm
Largeur fonctionnelle (WF) 10 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 40 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 9.938 kg



ADINTMS : Chaise - Mazak tourelle non motorisée - taille MZ40X
