Porte-outil entraîné pour machines Nakamura Tome C5DNINA75AE marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203041

Référence fabricant : 6414812

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 5 594,88 €/HT

Reduction : 7.00%

Prix de vente conseillé : 6 016,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome driven turret interface -size NA75A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:90][CXSC:6: decentral exit with nozzles, adjustable][HAND:N][MARQUE:SANDVIK]

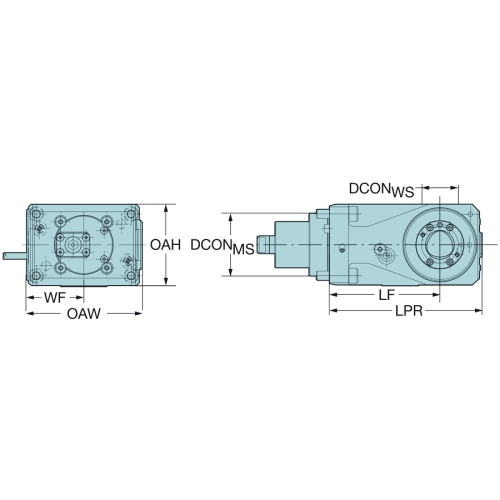

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome tourelle motorisée - taille NA75A
Longueur fonctionnelle (LF) 100 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 75 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 6: decentral exit with nozzles, adjustable
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 147 mm
Hauteur totale (OAH) 115 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 129 mm
Largeur fonctionnelle (WF) 65 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 100 Nm
reversed rotation direction output side (RIDOP) 1
Couple (TQ) 60 Nm
Vitesse de rotation maximale (RPMX) 4000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 14.96 kg



ADINTMS : Chaise - Nakamura-Tome tourelle motorisée - taille NA75A
