Porte-outil entraîné pour machines Mori Seiki C5DNIMS75AI marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203032

Référence fabricant : 6144279

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 8 364,42 €/HT

Reduction : 7.00%

Prix de vente conseillé : 8 994,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mori Seiki driven turret interface -size MS75A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:90][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

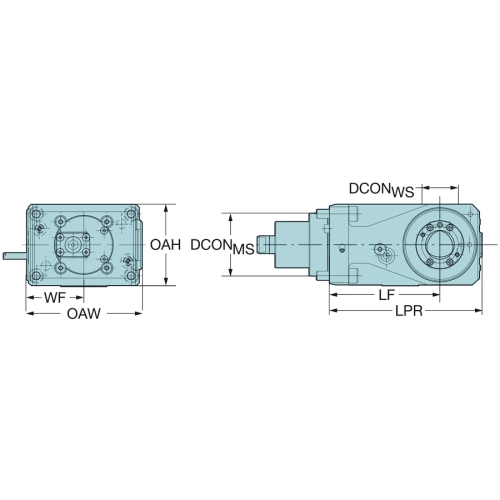

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - Mori Seiki tourelle motorisée - taille MS75A
Longueur fonctionnelle (LF) 105 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 75 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 161 mm
Hauteur totale (OAH) 136 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 209 mm
Largeur fonctionnelle (WF) 105 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 150 Nm
reversed rotation direction output side (RIDOP) 1
Couple (TQ) 60 Nm
Vitesse de rotation maximale (RPMX) 3500 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 29.5 kg



ADINTMS : Chaise - Mori Seiki tourelle motorisée - taille MS75A
