| Caractéristique(s) |
|

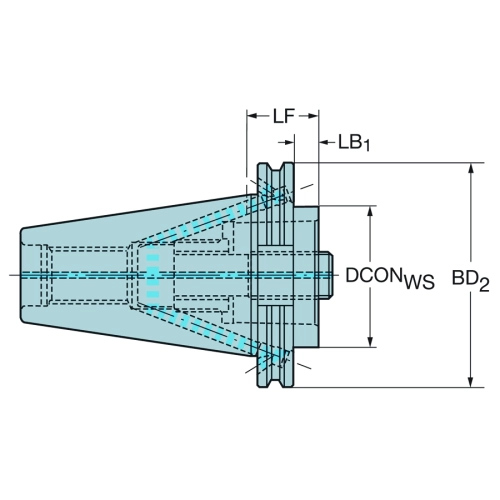

| Diamètre du raccord côté pièce (DCONWS) |
40 mm |
| Interface adaptative direction pièce (ADINTWS) |
Capto (serrage vis) -taille C4 |
| Interface adaptative direction machine (ADINTMS) |
DIN69871 -AD/B arrosage centrale - ISO50 BIG+ appui cône face |
| Longueur fonctionnelle (LF) |
60 mm |
| Diamètre du corps (BD1) |
40 mm |
| Diamètre fonctionnel (DFCMCS) |
69.85 mm |
| Taille du filetage du dispositif de verrouillage (CRKS) |
M24 |
| Diamètre fonctionnel (DFCCSW) |
28 mm |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
7: decentral over flange and axial |
| Pression du liquide de coupe (CP) |
80 bar |
| Chiffre standard (STDNO) |
ISO7388-1 |
| Lettre standard (STDLET) |
AD/AF |
| Diamètre du corps (BD2) |
97.5 mm |
| Longueur de corps (LB1) |
40.9 mm |
| Longueur de corps (LB2) |
60 mm |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA2) |
0 deg |
| Couple (TQ) |
55 Nm |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
NO: no balancing |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
3.05 kg |
