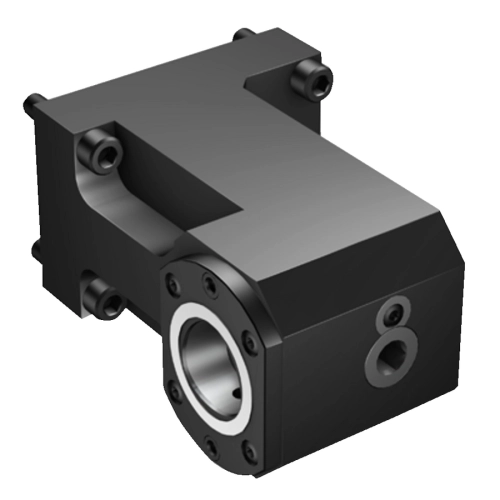

Unité de serrage manuelle pour machines Mazak C5TRIMZ68A marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203604

Référence fabricant : 6047719

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 1 740,96 €/HT

Reduction : 7.00%

Prix de vente conseillé : 1 872,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mazak non-driven turret interface -size MZ68A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:90][CXSC:2: radial exit][HAND:R][MARQUE:SANDVIK]

Caractéristique(s)

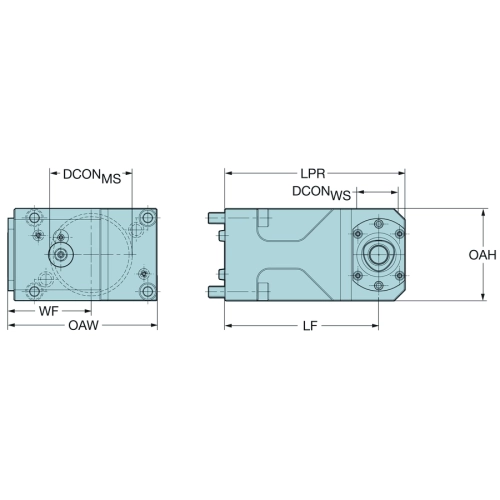

Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - Mazak tourelle non motorisée - taille MZ68A
Longueur fonctionnelle (LF) 140 mm
Sens (HAND) R
CCONWS (CCONWS) 1
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 172 mm
Hauteur totale (OAH) 84 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 12
largeur totale (OAW) 135 mm
Largeur fonctionnelle (WF) 75 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 60 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 9.355 kg



ADINTMS : Chaise - Mazak tourelle non motorisée - taille MZ68A
