Porte-outils entraîné pour machines Mazak C5DNIMZ68AE marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203036

Référence fabricant : 6039887

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 5 362,38 €/HT

Reduction : 7.00%

Prix de vente conseillé : 5 766,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mazak driven turret interface -size MZ68A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:90][CXSC:6: decentral exit with nozzles, adjustable][HAND:N][MARQUE:SANDVIK]

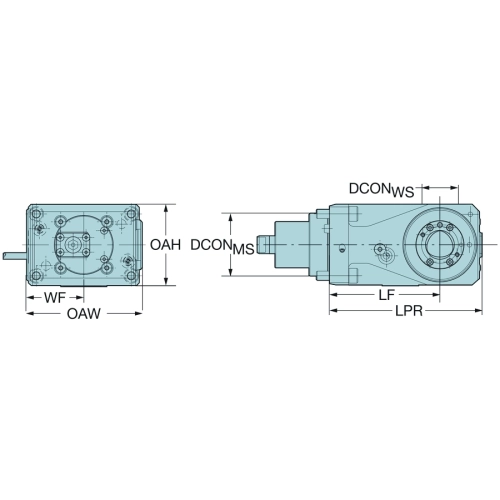

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - Mazak tourelle motorisée - taille MZ68A
Longueur fonctionnelle (LF) 120 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 67.8 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 6: decentral exit with nozzles, adjustable
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 166 mm
Hauteur totale (OAH) 88 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 125.6 mm
Largeur fonctionnelle (WF) 62 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 80 Nm
reversed rotation direction output side (RIDOP) 1
Couple (TQ) 60 Nm
Vitesse de rotation maximale (RPMX) 6000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 12 kg



ADINTMS : Chaise - Mazak tourelle motorisée - taille MZ68A
