Informations de recherche : [ADINTMS:Cylindrical shank without clamping features -inch: 7/32][DC1:3.957][DC2:4.744][DC3:5.557][GRADE:H10F][LF:88.44][LU:50.8][MARQUE:SANDVIK]
Caractéristique(s)

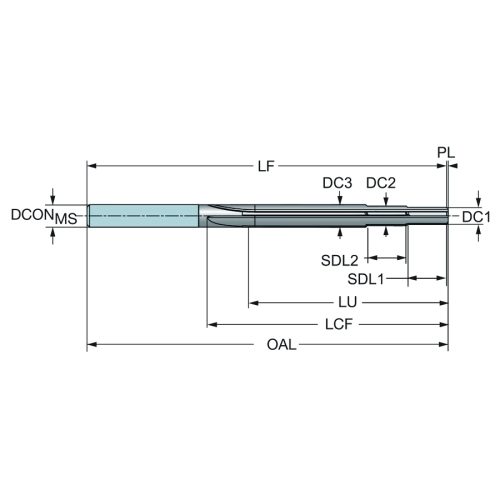

Longueur utile (LU)
50.8 mm
Interface adaptative direction machine (ADINTMS)
Queue cylindrique -inch: 7/32
Longueur fonctionnelle (LF)
88.44 mm
Diamètre de coupe (DC3)
5.557 mm
Diamètre de connexion (DCONMS)
5.55625 mm
Diamètre d’alésage pré-usiné (PHD)
3.957 mm
Longueur du diamètre de lamage (SDL1)
6.02 mm
Tolérance de trou inférieure pouvant être obtenue (TCHAL)
5.539 mm
Longueur du diamètre de lamage (SDL2)
5.95 mm
Diamètre de coupe (DC2)
4.744 mm
Diamètre de coupe (DC1)
3.957 mm
Angle de lamage inclus (STA1)
90 deg
Tolérance de trou supérieure pouvant être obtenue (TCHAU)
5.567 mm
HTY (HTY)
1: through hole
Angle de lamage inclus (STA2)
90 deg
Code du type de sortie du liquide de coupe (CXSC)
0: no coolant exit
Longueur de cheville (PLGL)
13.16 mm
Longueur d’arête de coupe (L)
50.8 mm
Nuance (GRADE)
H10F
Substrat (SUBSTRATE)
HF
Nombre de goujures (NOF)
4
Longueur de goujure (LCF)
55.88 mm
Groupe standard basique (BSG)
COROMANT
Tolérance du diamètre de queue (TCDCON)
h8
Code du type d'orifice d'adduction du liquide de coupe (CNSC)
