Informations de recherche : [ADINTMS:Cylindrical shank without clamping features -metric: 4.83][DC1:3.228][DC2:4.015][DC3:4.828][GRADE:H10F][LF:88.44][LU:50.8][MARQUE:SANDVIK]

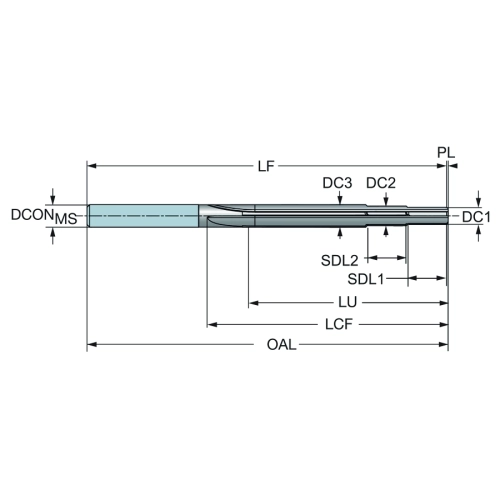

Caractéristique(s)
Longueur utile (LU)
50.8 mm
Interface adaptative direction machine (ADINTMS)
Queue cylindrique -metrique: 4.83
Longueur fonctionnelle (LF)
88.44 mm
Diamètre de coupe (DC3)
4.828 mm
Diamètre de connexion (DCONMS)
4.83 mm
Diamètre d’alésage pré-usiné (PHD)
3.228 mm
Longueur du diamètre de lamage (SDL1)
6.08 mm
Tolérance de trou inférieure pouvant être obtenue (TCHAL)
4.81 mm
Longueur du diamètre de lamage (SDL2)
5.95 mm
Diamètre de coupe (DC2)
4.015 mm
Diamètre de coupe (DC1)
3.228 mm
Angle de lamage inclus (STA1)
90 deg
Tolérance de trou supérieure pouvant être obtenue (TCHAU)
4.838 mm
HTY (HTY)
1: through hole
Angle de lamage inclus (STA2)
90 deg
Code du type de sortie du liquide de coupe (CXSC)
0: no coolant exit
Longueur de cheville (PLGL)
13.16 mm
Longueur d’arête de coupe (L)
50.8 mm
Nuance (GRADE)
H10F
Substrat (SUBSTRATE)
HF
Nombre de goujures (NOF)
4
Longueur de goujure (LCF)
55.88 mm
Groupe standard basique (BSG)
COROMANT
Tolérance du diamètre de queue (TCDCON)
h8
Code du type d'orifice d'adduction du liquide de coupe (CNSC)
