| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
HSK -T -taille 63 |

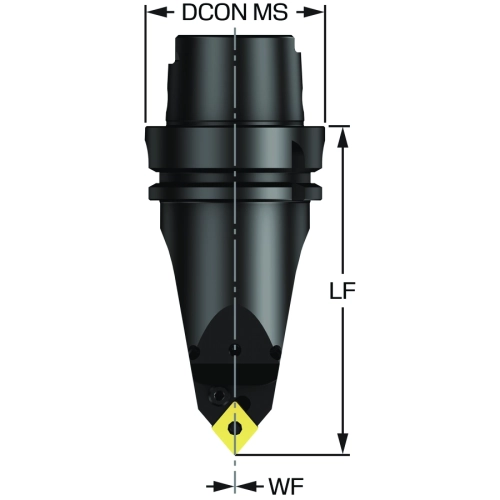

| Longueur fonctionnelle (LF) |
115 mm |
| Sens (HAND) |
Neutral |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
95 deg |
| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Diamètre de connexion (DCONMS) |
63 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
1/2 |
| Code des dimensions du logement de plaquette (SSC_M) |
12 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CNMG 120408 |
| Angle de pente maximal (RMPX) |
0 deg |
| Angle du corps côté machine (BAMS) |
45 deg |
| Porte-à-faux maximal (OHX) |
115 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined focused exit with nozzle |
| Emplacement pour puce de données (DCP) |
1 |
| Taille puce de données (DCPS) |
Dia.=10 mm/Height=4,5 mm |
| Diamètre d'alésage minimal (DMIN_2) |
240 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-6 deg |
| Largeur fonctionnelle (WF) |
0 mm |
| Identification de la plaquette modèle (MIID) |
CNMG 12 04 08 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
5 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
clamp with pin through hole |
| EPSR (EPSR) |
80 deg |
| Longueur Totale (OAL) |
146.9 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
1.578 kg |
ADINTMS : HSK -T -taille 63
CUTINT_MAS : "CNMG 120408"
CUTINT_SIZ : CN1204
CUTINT_SIZ : CN1204 (80deg only)
CUTINT_SIZ : CN1206
