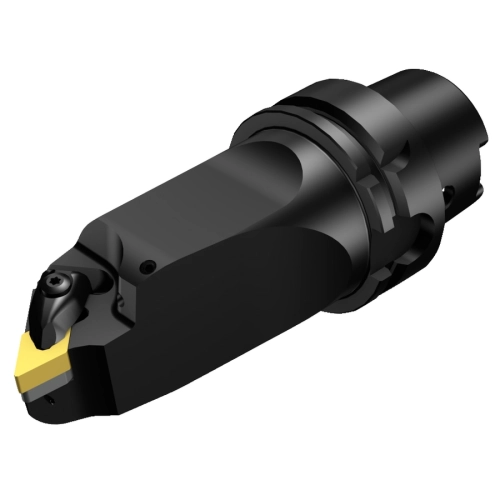

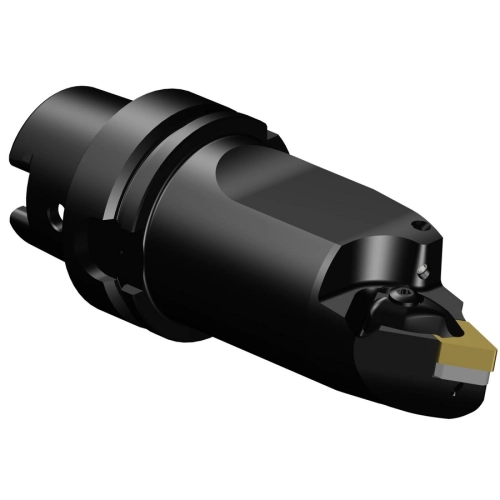

Catégorie : Outils HSK-T plaquettes ISO (COC_OUTHSKT_TOUR)
Référence COC : 509711
Référence fabricant : 8626955
Marque : SANDVIK
Famille : SAN410
Prix de vente : 736,56 €/HT
Reduction : 7.00%
Prix de vente conseillé : 792,00 €/HT (par pièce)
Conditionnement : 1 pièce(s)
Informations de recherche : [ADINTMS:HSK -T -size 63][CUTINT_MAS:DNMG 150608][HAND:Left][LF:130][MARQUE:SANDVIK]
| Caractéristique(s) | |
| Interface adaptative direction machine (ADINTMS) | HSK -T -taille 63 |
| Longueur fonctionnelle (LF) | 130 mm |
| Sens (HAND) | Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) | 93 deg |
| Angle de l'arête de coupe de l'outil (KAPR_2) | 32 deg |
| Angle d'attaque de l'outil (PSIR) | -3 deg |
| Diamètre de connexion (DCONMS) | 63 mm |
| Code des dimensions du logement de plaquette (SSC_N) | 1/2 |
| Code des dimensions du logement de plaquette (SSC_M) | 15 |
| Angle du corps côté pièce (BAWS) | 0 deg |
| Logement de plaquette (CUTINT_MAS) | DNMG 150608 |
| Angle de pente maximal (RMPX) | 27 deg |
| Angle du corps côté machine (BAMS) | 45 deg |
| Porte-à-faux maximal (OHX) | 130 mm |
| Code du type de sortie du liquide de coupe (CXSC) | axial inclined focused exit with nozzle |
| Emplacement pour puce de données (DCP) | 1 |
| Taille puce de données (DCPS) | Dia.=10 mm/Height=4,5 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) | axial concentric entry |
| Pression du liquide de coupe (CP) | 150 bar |
| Angle de coupe orthogonal (GAMO) | -5 deg |
| Angle d’inclinaison (LAMS) | -6 deg |
| Largeur fonctionnelle (WF) | 0.98 mm |
| Identification de la plaquette modèle (MIID) | DNMG 15 06 08 |
| Hauteur fonctionnelle (HF) | 0 mm |
| Couple (TQ) | 3.9 Nm |
| Code matériau du corps (BMC) | Steel |
| Code du type de serrage (MTP) | clamp on top of insert and into hole |
| EPSR (EPSR) | 55 deg |
| Longueur Totale (OAL) | 161.9 mm |
| Marque du produit (MARQUE) | SANDVIK |
| Poids de l'élément (WT) | 1.687 kg |
