| Caractéristique(s) |
|
| Sens (HAND) |
Neutral |
| Identifiant de l'opération d'usinage (CTPT) |
finishing |
| Code des dimensions du logement de plaquette (SSC_N) |
3/8 |
| Code des dimensions du logement de plaquette (SSC_M) |
09 |
| Code de forme de plaquette (SC) |
Rhombic 80 |
| Longueur effective d'arête de coupe (LE) |
2.3 mm |
| Chanfrein d'angle (KCH) |
14 deg |
| Propriété de l'arête de planage (WEP) |
1 |
| Angle d'attaque principal (KRINS) |
95 deg |
| Équivalent du rayon de l'angle (REEQ) |
1.9 mm |

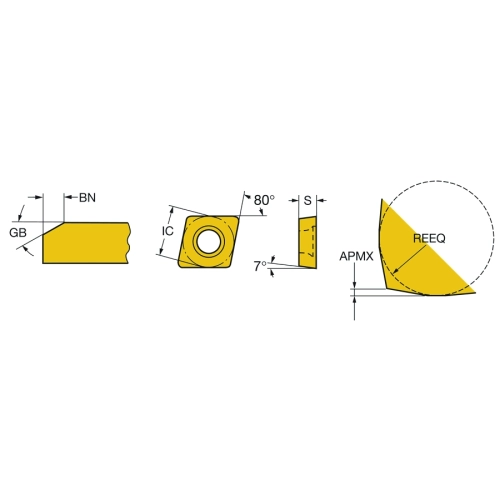

| Largeur du biseau de la face de coupe (BN) |
0.15 mm |
| Angle du biseau de la face de coupe (GB) |
15 deg |
| Code du type de montage de plaquette (IFS) |
Partly cylindrical, 40-60 deg countersink on one or two sides |
| Diamètre du trou de fixation (D1) |
4.4 mm |
| Forme et taille de plaquette (CUTINT_SIZ) |
CC09T3 |
| Nombre d'arêtes de coupe (CEDC) |
2 |
| Diamètre du cercle inscrit (IC) |
9.525 mm |
| Profondeur de coupe maximale (APMX) |
0.2 mm |
| Rayon de bec (RE) |
0 mm |
| Angle de coupe de la plaquette (GAN) |
0 deg |
| Nuance (GRADE) |
7015 |
| Substrat (SUBSTRATE) |
BL |
| Angle De Dépouille Principal (AN) |
7 deg |
| Epaisseur plaquette (S) |
3.96875 mm |
| Désignation fabricants des brise-copeaux (CBMD) |
XA |
| EPSR (EPSR) |
80 deg |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.00236 kg |
