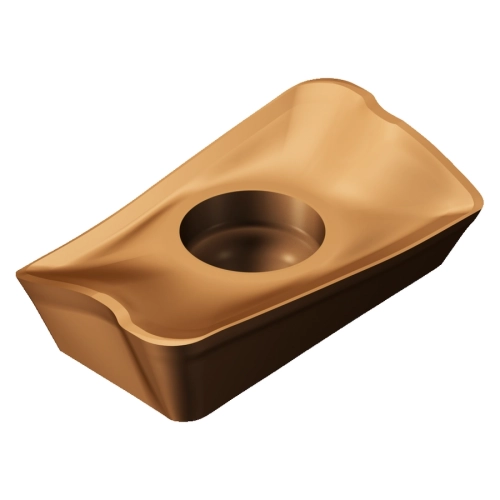

Plaquette pour fraise CoroMill® 390 R390170416MKM1020 marque SANDVIK COROMANT SANDVIK

Référence COC : 217757

Référence fabricant : 5745844

Marque : SANDVIK

Prodfam : CoroMill 390

Famille : SAN350

Prix de vente : 152,95 €/HT

Soit 15,30 €/HT par pièce

Reduction : 30.00%

Prix de vente conseillé : 21,85 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CTPT:Medium][CUTINT_SIZ:CoroMill 390 -1704][GRADE:1020][MARQUE:SANDVIK]

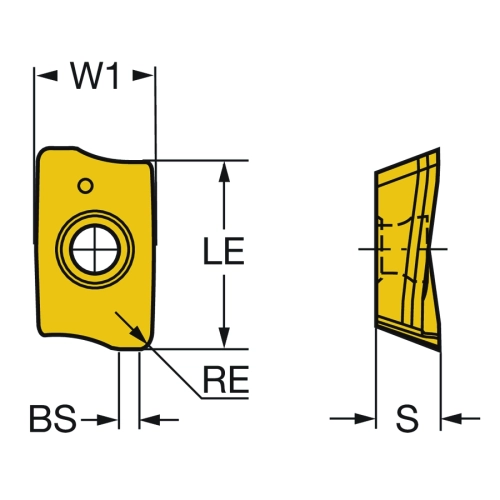

Caractéristique(s)
Sens (HAND)	R
Identifiant de l'opération d'usinage (CTPT)	Medium
Code de forme de plaquette (SC)	L: rectangular
Longueur effective d'arête de coupe (LE)	15.7 mm
Longueur d'arête de planage (BS)	0.7 mm
Angle d'attaque principal (KRINS)	90 deg
Largeur du biseau de la face de coupe (BN)	0.15 mm
Angle du biseau de la face de coupe (GB)	7 deg
Code du type de montage de plaquette (IFS)	3: partly cylindrical, 40-60 deg countersink on one or two sides
Diamètre du trou de fixation (D1)	4.1 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroMill 390 -1704
Nombre d'arêtes de coupe (CEDC)	2
Largeur de plaquette (W1)	9.6 mm
Profondeur de coupe maximale (APMX)	15.7 mm
Rayon de bec (RE)	1.6 mm
Angle de coupe de la plaquette (GAN)	17 deg
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlN
Désignation fabricants des brise-copeaux (CBMD)	KM
Epaisseur plaquette (S)	4.7625 mm
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	5.1 g
