Clamping Units C3DNIMS42AI marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 201375

Référence fabricant : 8513851

Marque : SANDVIK

Prodfam : Coromant Capto

Prix de vente : 7 590,66 €/HT

Reduction : 7.00%

Prix de vente conseillé : 8 162,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Sur commande



Informations de recherche : [ADINTMS:Mori Seiki driven turret interface -size MS42A][ADINTWS:Coromant Capto (segment clamping) -size C3][BAWS:90][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

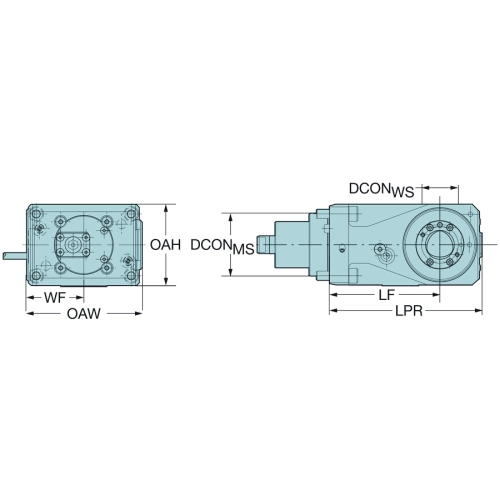

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 32 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C3
Interface adaptative direction machine (ADINTMS) Chaise - Mori Seiki tourelle motorisée - taille MS42A
Longueur fonctionnelle (LF) 70 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 42 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 22 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 100 bar
Longueur de projection (LPR) 104 mm
Hauteur totale (OAH) 75 mm
Taille de la pièce entraînée (KGRPS) 6
largeur totale (OAW) 137 mm
Largeur fonctionnelle (WF) 67 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 40 Nm
Couple (TQ) 25 Nm
Vitesse de rotation maximale (RPMX) 12000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 6.1 kg



ADINTMS : Chaise - Mori Seiki tourelle motorisée - taille MS42A
