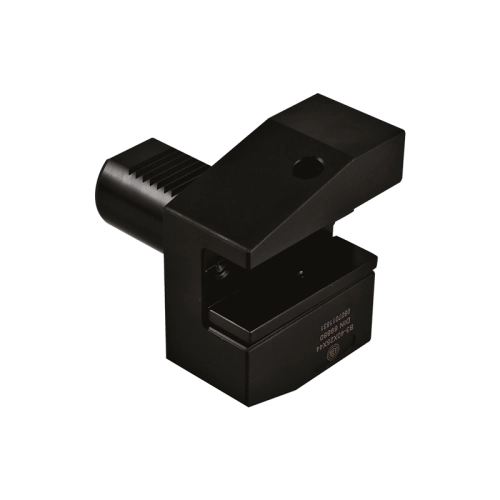

Porte-outil Radial DIN ISO 10889 (DIN 69880) VDI 16 Form B3 Ø12 - 24 Sur-tête droit court référence 169.33.12 marque EROGLU

Catégorie : Adaptateur droit VDI (COC_ADAPTDR_VDI)

Référence COC : 277356

Référence fabricant : 169.33.12

Marque : EROGLU

Prodfam : B3

Prix de vente : 74,21 €/HT

Reduction : 3.00%

Prix de vente conseillé : 76,50 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Sur commande



Informations de recherche : [ADINTMS:VDI machine interface -size 16][ADINTWS:Rectangular shank -metric: 12 x 12][BAWS:90][DCONMS:16][HAND:R][LF:13][MARQUE:EROGLU]

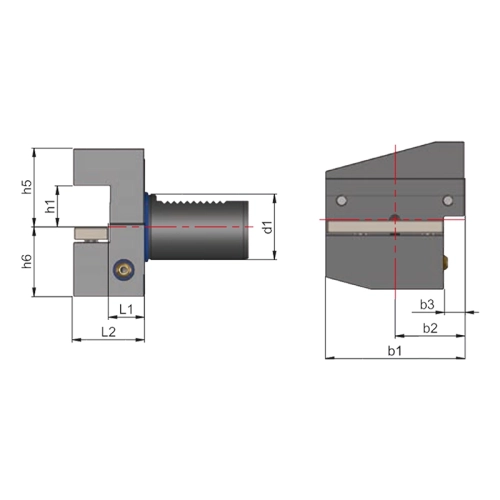

Caractéristique(s)
Interface adaptative direction pièce (ADINTWS) Manche carré -métrique: 12 x 12
Interface adaptative direction machine (ADINTMS) VDI interface machine -taille 16
Longueur fonctionnelle (L1) 13 mm
Sens (HAND) R
Diamètre de connexion (d1) 16 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 3: axial concentric and radial entry
Longueur de projection (L2) 24 mm
largeur totale (b1) 42 mm
Largeur fonctionnelle (b2) 23 mm
Hauteur fonctionnelle (h1) 12 mm
Code matériau du corps (BMC) steel
Valeur h5 plan (mm) 22
Valeur h6 plan (h6) 20 mm
Largeur B3 (b3) 5 mm
Marque du produit (MARQUE) EROGLU
Délai (DELAI) 4



ADINTMS : VDI interface machine -taille 16

ADINTWS : Manche carré -métrique: 12 x 12
